快速（電動）換網器（單、雙電動模頭）使用維護須知
發布時間:2017-01-22 10:34
換網器幾乎是所有塑料擠出機用于過濾雜質的一個主要部件，尤其在廢舊塑料回收利用領域，更是一個不可缺少的裝置，它起著提高設備生產效率，降低工人勞動強度，減少安全事故，提升設備自動化程度的重要作用。本公司生產的快速電動
換網器，主要分為以下幾種：
一、快速（電動）單網換網器（單電動模頭）；二、快速（電動）雙通道換網器（不停機雙電動模頭）；三、快速電動齒輪嚙合式換網器（高強度電齒模頭）；四、液壓雙板換網器（包括普通液壓和瞬間液壓換網器）。
下面分別介紹每種換網器的結構原理和使用維護方法。
一、快速（電動）換網器（單、雙電動模頭）使用維護須知

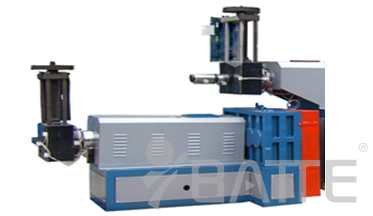

實物圖如下：
注：右上方的是專門用于主機的單電動模頭，左下方的是專門用于副機的單電動模頭
1、電動模頭結構原理：
1.1 電動模頭的結構原理：電動模頭是一種為達到方便快速更換濾網而設計的一套換網裝置，也叫電動換網器，它由模頭前端板（進料板）、模頭后端板（出料板）、模頭芯板（滑動濾板）、側面鑲條、立柱（支撐桿）、模頭橫板、升降絲桿、上下承載軸承、以及傳動輪、電機安裝基座等構成模頭主體；另外由模頭連接法蘭盤、鎖緊圈、固定在機筒上；再結合模頭加熱板，電機升降控制系統共同組合為模頭總成。
1.2電動模頭的工作原理：電動模頭是通過將阻隔雜質的濾網安裝到模頭芯板的前端，然后插入模頭的密閉腔體，充分塑化好的塑料經過模頭芯板上的濾網間的細小間隙，強行向芯板方向擠出，通過性不高的雜質被濾網阻隔而附著在濾網表面，而通過性較強塑料經過濾網繼續向模頭前端板擠出。當雜質附著物增多到一定的程度而影響到塑料的通過性時，視為模頭堵塞嚴重，需要更換濾網，此時通過模頭控制器操作電機，提起模頭芯板，取出附著雜質的濾網，并重新更換，重復前述操作過程即可。
1.3電動模頭的封閉原理：電動模頭是靠模頭前端板（進料板）與模頭芯板（滑動濾板）之間、模頭芯板與后端板（出料板）之間的帶錐度的密閉平面，通過向下插入時越來越大的夾緊力得以密閉，防止塑料在較大壓力下的滲漏。
1.4電動模頭的變化形式：根據上述原理，電動模頭還演變出有依靠純平面夾緊的上下雙濾板模頭，和保持帶錐度密閉原理并通過帶內三通分流的雙電動模頭，其原理大同小異。
